راز مقاومت سازه‌های بتنی در زلزله+ نکات مهم اجرایی

 وقتی صحبت از مقاومت ساختمان در برابر زلزله می شود، معمولاً توجه ها به محاسبات سازه و طراحی مهندسی جلب می شود. این بخش بدون تردید پایه اصلی ساخت یک ساختمان ایمن است، اما تجربه زلزله های مختلف نشان داده که نتیجه نهایی تنها روی کاغذ مشخص نمی شود. در مرحله طراحی، مهندسان بر اساس مشخصات خاک، ویژگی مصالح و ضوابط فنی، رفتار سازه را بررسی می کنند. اما در زمان اجرا عواملی مانند دقت آرماتور بندی، کیفیت قالب بندی، نحوه تراکم بتن و حتی شرایط نگهداری بتن پس از بتن ریزی در قالب بتنی می توانند باعث شوند سازه به شرایط پیش بینی شده در نقشه نزدیک یا از آن فاصله بگیرد.

فونداسیون؛ نقطه شروع پایداری ساختمان

پیش از اینکه اسکلت بتنی شکل بگیرد، باید شرایط زمینی که ساختمان روی آن قرار می گیرد بررسی شود. فونداسیون وظیفه انتقال وزن ساختمان به خاک را بر عهده دارد و هر مشکلی در این بخش می تواند روی عملکرد کل سازه اثر بگذارد.

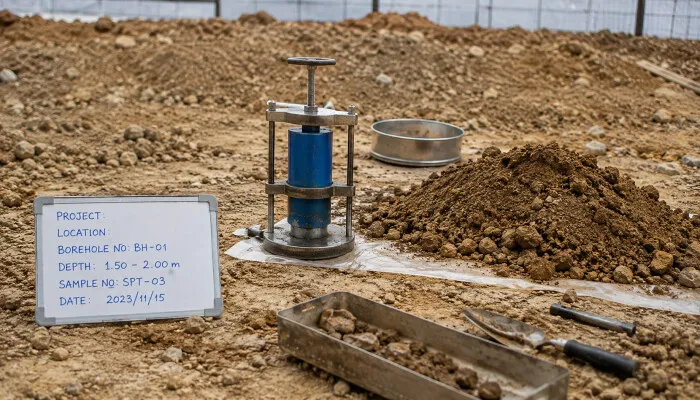

آزمایش و بررسی خاک پیش از شروع ساخت، اطلاعاتی درباره مقاومت زمین، میزان تراکم و توانایی تحمل بار ساختمان در اختیار مهندسان قرار می دهد. یکی از مواردی که در زمین های خاص باید بررسی شود، احتمال روان گرایی خاک در زمان زلزله است. در این پدیده، لرزش شدید زمین باعث افزایش فشار آب بین ذرات خاک می شود و مقاومت خاک کاهش پیدا می کند. در چنین شرایطی، خاک ممکن است توانایی قبلی خود برای تحمل بار را از دست بدهد و باعث نشست یا جابه جایی فونداسیون شود. این اتفاق بیشتر در خاک های سست و مناطقی که سطح آب زیرزمینی بالاست دیده می شود.

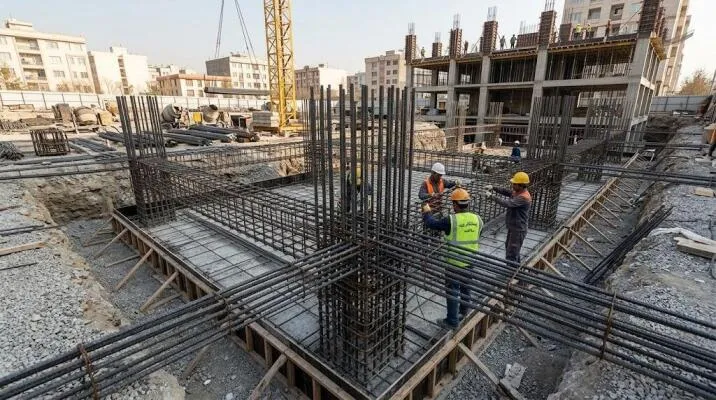

علاوه بر وضعیت خاک، اجرای خود فونداسیون نیز اهمیت دارد. ابعاد، ضخامت و تراز پی باید مطابق نقشه های اجرایی باشد، زیرا تغییرات غیر اصولی در این مرحله می تواند نحوه انتقال نیرو به بخش های دیگر ساختمان را تغییر دهد.

 آرماتوربندی و اتصال میلگردها

بتن به دلیل مقاومت فشاری بالا، یکی از اصلی ترین مصالح ساختمانی است، اما در برابر نیروهای کششی عملکرد محدودی دارد. حضور میلگردهای فولادی در داخل بتن باعث می شود این دو ماده در کنار هم بتوانند نیروهای مختلف وارد شده به ساختمان را تحمل کنند. در زمان زلزله، اعضای بتنی مانند تیرها و ستون ها تحت نیروهایی قرار می گیرند که جهت آن ها به صورت مداوم تغییر می کند. در چنین شرایطی، جزئیات آرماتور بندی اهمیت زیادی پیدا می کند.

اتصال تیر و ستون یکی از حساس ترین قسمت های سازه است. در این بخش، نیروهای زیادی منتقل می شوند و اجرای صحیح خاموت ها می تواند به حفظ انسجام عضو کمک کند. فاصله خاموت ها، نحوه قرارگیری میلگردها و محل اجرای وصله ها باید مطابق نقشه های سازه انجام شود.

موضوع دیگری که نباید نادیده گرفته شود اتصال میلگردها است. اگر طول هم پوشانی میلگردها یا محل قرارگیری وصله ها مناسب نباشد، انتقال نیرو میان میلگردها به درستی انجام نمی شود و مقاومت عضو کاهش پیدا می کند.

فاصله میلگرد تا سطح بیرونی بتن یا همان کاور بتن نیز باید کنترل شود. این فاصله علاوه بر محافظت از میلگرد در برابر عوامل محیطی، به عملکرد بهتر بتن مسلح کمک می کند. استفاده از اسپیسر برای ثابت نگه داشتن موقعیت میلگردها یکی از روش های رایج برای حفظ این فاصله است.

قالب بندی و بتن ریزی

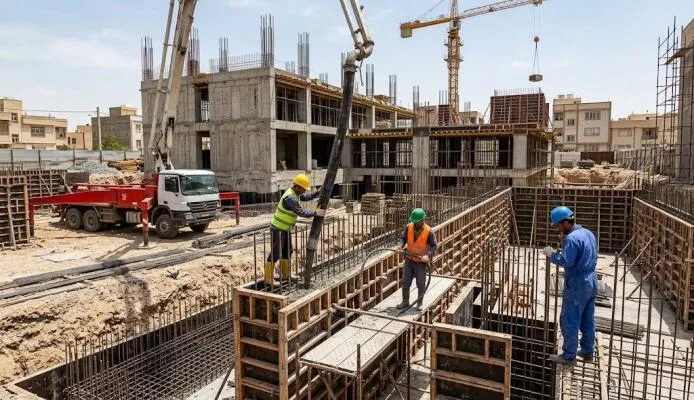

بتن زمانی می تواند مقاومت طراحی شده را ایجاد کند که فرآیند اجرای آن به درستی انجام شود. حتی بتن با کیفیت بالا نیز اگر به شکل نامناسب در قالب ریخته شود یا به درستی متراکم نشود، ممکن است کیفیت نهایی مطلوبی نداشته باشد.

یکی از مشکلاتی که در زمان بتن ریزی ممکن است رخ دهد، جدا شدن اجزای بتن از یکدیگر است. در این حالت، سنگدانه های درشت و ملات سیمان به شکل یکنواخت در بتن پخش نمی شوند و ساختار بتن یکپارچگی لازم را از دست می دهد. این اتفاق معمولاً در اثر عواملی مانند ریختن بتن از ارتفاع زیاد، روانی نامناسب بتن، تراکم بیش از حد یا روش نادرست بتن ریزی اتفاق می افتد. این مشکل باعث کاهش یکنواختی بتن و ایجاد نقاط ضعیف در عضو سازه ای می شود.

خروج شیره سیمان از درزهای قالب نیز یکی دیگر از مشکلات رایج است. زمانی که ملات بتن از محل اتصال قالب ها خارج شود، احتمال ایجاد بخش های ضعیف و کرمو شدن سطح یا بخش هایی از مقطع افزایش پیدا می کند.

در این مرحله، انتخاب سیستم قالب بندی مناسب اهمیت پیدا می کند. قالب باید علاوه بر تحمل فشار بتن تازه، بتواند شکل دقیق عضو سازه ای را حفظ کند و درزهای آن باعث خروج بیش از حد ملات نشود. استفاده از  استاندارد، به دلیل استحکام و امکان ایجاد اتصالات دقیق تر، از کاهش کیفیت بتن جلوگیری و به استحکام بنا کمک می کند.

پس از پایان بتن ریزی، مرحله عمل آوری بتن نیز اهمیت دارد. حفظ رطوبت بتن در روزهای ابتدایی باعث می شود فرآیند کسب مقاومت به شکل مناسب انجام شود و عضو بتنی به شرایط مورد انتظار نزدیک شود.

کنترل ستون ها و دیوارهای برشی

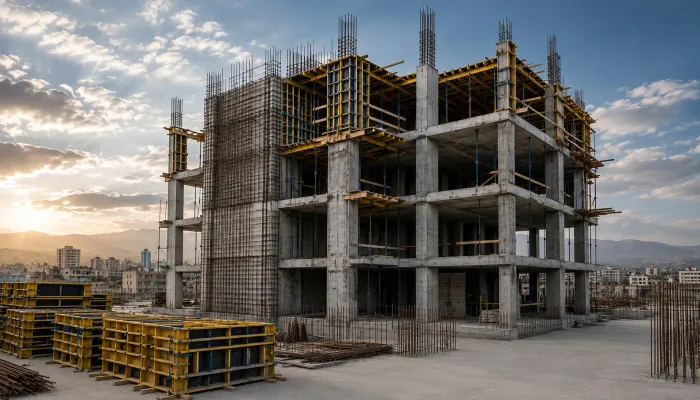

ستون ها و دیوارهای برشی علاوه بر تحمل وزن ساختمان، در برابر نیروهای جانبی ناشی از زلزله نیز مقاومت می کنند. به همین دلیل، تغییر در ابعاد یا موقعیت آن ها می تواند رفتار سازه را تحت تاثیر قرار دهد.

یکی از مشکلاتی که در زمان اجرای ستون ها ممکن است رخ دهد، خارج شدن قالب از حالت شاقول یا تغییر شکل آن در زمان بتن ریزی است. این اتفاق باعث می شود ابعاد واقعی عضو با اندازه های پیش بینی شده در نقشه تفاوت داشته باشد و انتقال نیرو در سازه با شرایط طراحی شده فاصله بگیرد.

 دیوارهای برشی نیز باید در محل و با ضخامت مشخص شده در نقشه های اجرایی ساخته شوند. این دیوارها وظیفه کنترل بخش قابل توجهی از حرکت جانبی ساختمان را بر عهده دارند و اجرای نادرست آن ها می تواند روی عملکرد کلی سازه تاثیر بگذارد. در اجرای دیوارهای برشی، ستون ها و سایر اعضای بتنی، استفاده از سیستم های قالب مدولار به کنترل بهتر ابعاد و شکل مقاطع کمک می کند. قطعات هماهنگ این سیستم ها باعث می شوند قالب بندی اعضای مختلف با نظم بیشتری انجام شود و احتمال خطا در اندازه های نهایی کاهش پیدا کند.

وزن ساختمان و تاثیر آن بر رفتار لرزه ای

وزن ساختمان یکی از عواملی است که در میزان نیروی وارد شده هنگام زلزله تاثیر دارد. هرچه جرم سازه بیشتر باشد، نیروی ناشی از حرکت زمین نیز افزایش پیدا می کند.

بخش زیادی از وزن ساختمان مربوط به اعضای سازه ای و مصالح مصرفی در مراحل مختلف ساخت است. اجرای دقیق اعضای بتنی می تواند نیاز به اصلاحات اضافی یا استفاده از لایه های بیشتر مصالح برای پوشاندن ایرادهای اجرایی را کاهش دهد. این موضوع فقط به کاهش وزن محدود نمی شود. سطوح دقیق تر اعضای بتنی، روند اجرای مراحل بعدی مانند نازک کاری را نیز ساده تر می کند و باعث می شود پروژه با هزینه و زمان کمتری پیش برود.

اهمیت اجزای غیر سازه ای در برابر زلزله

در زمان وقوع زلزله، تنها تیرها و ستون ها در معرض آسیب قرار نمی گیرند. بخش هایی مانند دیوارهای داخلی، نما، تیغه ها و سایر اجزای غیر سازه ای نیز می توانند دچار خرابی شوند. اگر این اجزا بدون توجه به حرکت نسبی ساختمان اجرا شوند، ممکن است ترک بخورند یا از محل خود جدا شوند. استفاده از روش هایی مانند وال پست، اتصالات مناسب و جزئیات اجرایی استاندارد، برای کاهش این آسیب ها در نظر گرفته می شود.

هدف از اجرای این جزئیات، جلوگیری از وارد شدن فشار اضافی به دیوارها و کاهش احتمال سقوط اجزای غیر سازه ای در هنگام لرزش ساختمان است. این موضوع به ویژه در ساختمان های چند طبقه اهمیت بیشتری پیدا می کند.

کنترل کیفیت؛ از آماده سازی قالب تا عمل آوری بتن

در یک پروژه بتنی به یک مرحله خاص محدود نمی شود. پیش از بتن ریزی، مواردی مانند موقعیت میلگردها، میزان کاور بتن، ابعاد قالب ها، تمیزی فضای داخلی قالب و استحکام مهاربندی ها بررسی می شود. در زمان بتن ریزی نیز نحوه انتقال بتن، جلوگیری از جدا شدن اجزای بتن از یکدیگر و تراکم مناسب آن اهمیت دارد. استفاده درست از تجهیزات ویبره باعث خارج شدن هوای محبوس در بتن می شود، اما استفاده بیش از اندازه نیز می تواند باعث کاهش یکنواختی بتن شود.

پس از بتن ریزی، زمان باز کردن قالب ها باید بر اساس شرایط بتن و ضوابط اجرایی تعیین شود. باز کردن زودهنگام قالب می تواند باعث آسیب به عضو بتنی شود. همچنین عمل آوری مناسب در روزهای ابتدایی، به حفظ کیفیت و رسیدن بتن به مقاومت مورد نظر کمک می کند.

جمع بندی

عملکرد یک ساختمان بتنی در برابر زلزله به عوامل متعددی بستگی دارد. طراحی سازه، شرایط خاک، کیفیت مصالح، آرماتور بندی، قالب بندی، بتن ریزی و جزئیات اجرایی در کنار یکدیگر تعیین می کنند که ساختمان در شرایط بحرانی چگونه رفتار کند. فاصله میان طراحی و اجرا زمانی کاهش پیدا می کند که جزئیات پیش بینی شده در نقشه ها با دقت در کارگاه اجرا شوند و تجهیزات مورد استفاده نیز متناسب با نیاز پروژه انتخاب شوند.
