هزینه سقف وافل در آرسام بنا آپادانا چگونه محاسبه می شود ؟
هزینه سقف وافل چگونه محاسبه می شود ؟
سیستم های مختلف سقف، هزینه های متفاوتی را دارند، بسته به اینکه آرماتور مصرفی، میزان بتن مورد نیاز و هزینه های اجرا، میتوان کلیه سیستم های باربر ثقلی یا همان سقف را مورد ارزیابی قرار داد.
سقف وافل در دو حالت یک طرفه و دو طرفه هزینه های متفاوتی را دارد، همچنین بسته به سایز قالب وافل مورد مصرف در پروژه این هزینه ها میتواند بسیار متفاوت باشد، در این نوشتار به بررسی کلی دو حالت سقف وافل یک طرفه و دو طرفه در دو سایز قالب وافل متداول میپردازیم و در نهایت هزینه های مورد بررسی این نوع سقف در جدول ارائه خواهد شد.
یک پروژه مورد بررسی یک بار با سقف وافل دو طرفه و یک بار با سقف وافل یک طرفه قرار گرفته است، تصویر تیر ریزی پروژه مطابق تصویر زیر است:

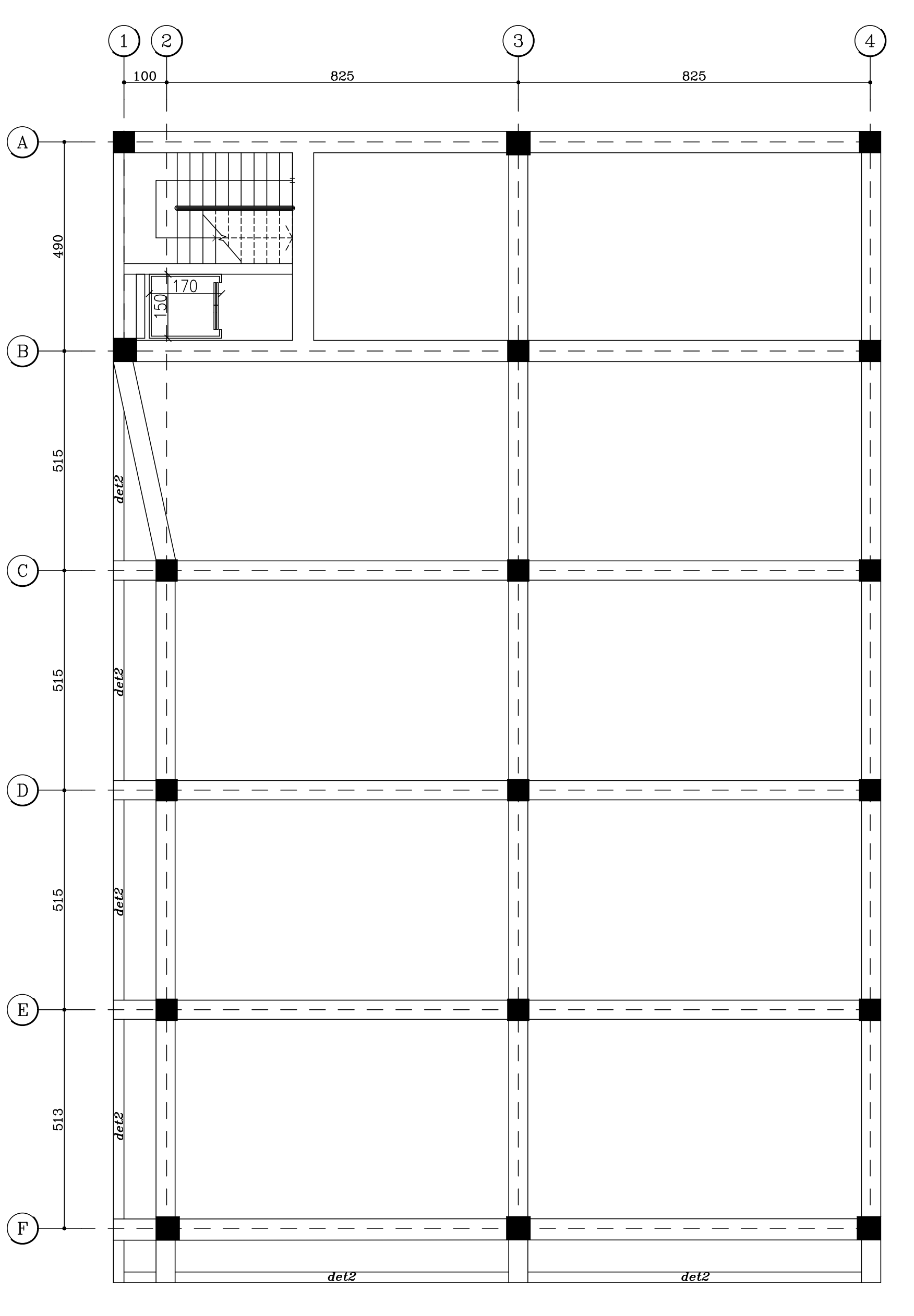

تصویر1-پلان تیر ریزی پروژه
عوامل تاثیرگذار در تعیین قیمت اجرا سقف وافل
1-میزان آرماتور مصرفی:
سقف های وافل بسته به نوع عملکردشان که یک طرفه و دو طرفه میباشند آرماتور متفاوتی را مصرف میکنند، اصولا در سقف های وافل یک طرفه میزان آرماتور کمتری مصرف میشود که دلیل آن هم اینست که تیرچه ها در یک جهت بسته میشوند.
برای پروژه مذکور از قالب های وافل با جزییات تصاویر 2 و 3 استفاده شده است و میزان آرماتور مصرفی کل سازه نیز در جداول 1 و 2 ارائه شده است.

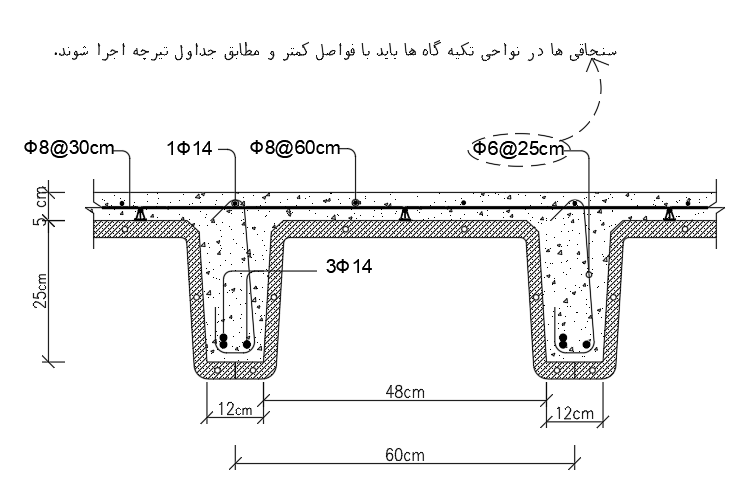

تصویر2-جزییات سقف وافل دو طرفه مورد استفاده در پروژه

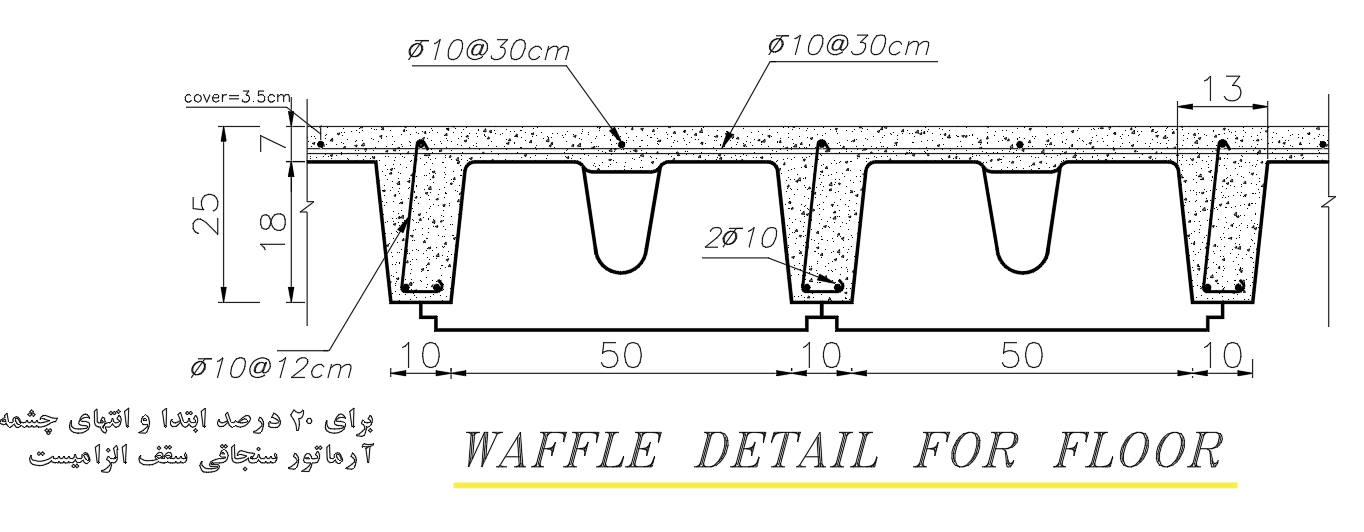

تصویر3-جزییات سقف وافل دو طرفه مورد استفاده در پروژه
جدول1-آرماتور مورد استفاده در سازه با سقف وافل دو طرفه (میزان آرماتور مصرفی بر متر مربع ساخت)
|
ردیف |
آیتم مورد بررسی |
وزن بر متر مربع ( ) |
|
1 |
آرماتور مورد استفاده در شالوده |
10 |
|
2 |
آرماتور مورد استفاده در ستون |
12 |
|
3 |
آرماتور مورد استفاده در تیر |
13 |
|
4 |
آرماتور مورد استفاده در سقف وافل دو طرفه |
9 |
|
مجموع |
44 |
|
جدول2-آرماتور مورد استفاده در سازه با سقف وافل یک طرفه (میزان آرماتور مصرفی بر متر مربع ساخت)
|
ردیف |
آیتم مورد بررسی |
وزن بر متر مربع ( ) |
|
1 |
آرماتور مورد استفاده در شالوده |
9 |
|
2 |
آرماتور مورد استفاده در ستون |
11 |
|
3 |
آرماتور مورد استفاده در تیر |
14 |
|
4 |
آرماتور مورد استفاده در سقف وافل دو طرفه |
7 |
|
مجموع |
41 |
|
2-میزان بتن مصرفی:
یکی از مهمترین پارامترها در برآیند هزینه پروژه، میزان بتن مصرفی میباشد، پس از آرماتور، بتن بیشترین سهم از هزینه های اجرای اسکلت را دارد. اصولا در سقف های وافل دو طرفه نسبت به سقف وافل یک طرفه میزان بتن بیشتری مورد استفاده قرار میگیرد. همچنین اگر بخواهیم قیاس کلی راجع به میزان بتن مصرفی سایر سقف ها با سقف وافل به صورت کیفی انجام دهیم تصویر 4 به وضوح این مهم را نمایش می‌دهد.
برای مقایسه دقیق بین سقف وافل یک طرفه و دو طرفه و برآورد دقیق هزینه های سقف وافل جداول 3 و 4 ارائه شده است:
جدول2-بتن مورد استفاده در سازه با سقف وافل دو طرفه (میزان بتن مصرفی بر متر مربع ساخت)
|
ردیف |
آیتم مورد بررسی |
متر مکعب بر متر مربع ( ) |
|
1 |
بتن شالوده |
0.12 |
|
2 |
بتن ستون |
0.06 |
|
3 |
بتن تیر و سقف |
0.21 |
|
مجموع |
0.39 |
|
جدول3-بتن مورد استفاده در سازه با سقف وافل یک طرفه (میزان بتن مصرفی بر متر مربع ساخت)
|
ردیف |
آیتم مورد بررسی |
متر مکعب بر متر مربع ( ) |
|
1 |
بتن شالوده |
0.11 |
|
2 |
بتن ستون |
0.05 |
|
3 |
بتن تیر و سقف |
0.19 |
|
مجموع |
0.35 |
|
3-هزینه تامین قالب وافل:
به طور کلی هزینه تامین قالب های وافل برای یک پروژه به صورت خرید یا اجاره قالب وافل میباشد، در صورتی که تعداد طبقات ساختمان از 4 بیشتر باشد، پیشنهاد میشود گزینه خرید برای کارفرمایان صورت گیرد، در صورت اجاره قالب وافل ساختمان های با تعداد طبقات کم این موضوع میتواند به هزینه های ریالی پروژه کمک کند. شایان ذکر است مقاله مفصلی در مورد اجاره یا خرید قالب های وافل در وبسایت رسمی شرکت به تحت عنوان اجاره قالب سقف وافل میباشد، که کارفرمایان میتوانند این موضوع رو به صورت دقیق بررسی کنند. در نهایت در جدول 4 هزینه نهایی خرید وافل در هر دو حالت ارائه شده است.
جدول4-هزینه خرید قالب وافل دو طرفه و یک طرفه (هزینه وافل بر متر مربع ساخت)
|
ردیف |
آیتم مورد بررسی |
تعداد |
قیمت واحد (تومان) |
قیمت نهایی (تومان) |
هزینه بر متر مربع (تومان) |
|
|
قالب وافل 18*60*60 مشکی |
916 |
000/220 |
000/520/201 |
380/50 |
|
|
قالب یک طرفه میانی |
980 |
000/195 |
000/100/191 |
955/55 |
|
قالب یک طرفه درپوش |
482 |
500/58 |
000/197/28 |
||
|
قالب یک طرفه فیلر |
116 |
000/39 |
000/524/4 |
3-هزینه اجرا (آرماتور بندی و قالب بندی):
اصولا هر سیستمی بسته به چالش های پیش رو قیمت های متفاوتی را میتواند به پروژه اضافه نماید، نمیتوان به راحتی قیمت اجرای اسکلت برای همه پروژه ها داد، اما برای روشن شدن هزینه نهایی سقف های وافل به تاریخ نوشتار این مقاله (30/10/1402) هزینه اجرای اسکلت با سقف وافل یک طرفه برای کارهای مسکونی و دارای ارتفاع کمتر از 3.2 متر برابر هر متر مربع 000/600 تومان و برای سقف های وافل دو طرفه برابر 000/670 تومان میباشد.
بیشتر بخوانید : قیمت روز قالب وافل آرسام بنا
جمع بندی نهایی:
هدف اصلی این نوشتار برآورد هزینه های سقف وافل و در نهایت قیمت تمام شده این سقف ها میباشد، باید توجه شود که این مقاله صرفا برای یک پروژه با شرایط خاصی تالیف شده است و لذا نمیتوان آن را برای جمیع حالات بسط داد، اما درک مناسبی با تلورانس مشخص میتوان برای قیمت سقف وافل از این مقاله استنتاج شود.
در جدول 5 هزینه نهایی اجرای اسکلت با سقف وافل یک و دو طرفه نمایش داده شده است.
جدول5-هزینه تمام شده اسکلت با سقف وافل
|
|
وافل دو طرفه |
وافل یک طرفه |
|||
|
آیتم |
واحد |
مقدار |
هزینه بر متر مربع |
مقدار |
هزینه بر متر مربع |
|
آرماتور |
کیلوگرم |
44 |
000/188/1 |
41 |
000/107/1 |
|
بتن |
متر مکعب |
0.39 |
000/650 |
0.35 |
333/583 |
|
وافل |
... |
... |
380/50 |
... |
955/55 |
|
اجرا |
متر مربع |
|
000/670 |
|
000/600 |
|
مجموع |
380/558/2 |
|
288/346/2 |
||
